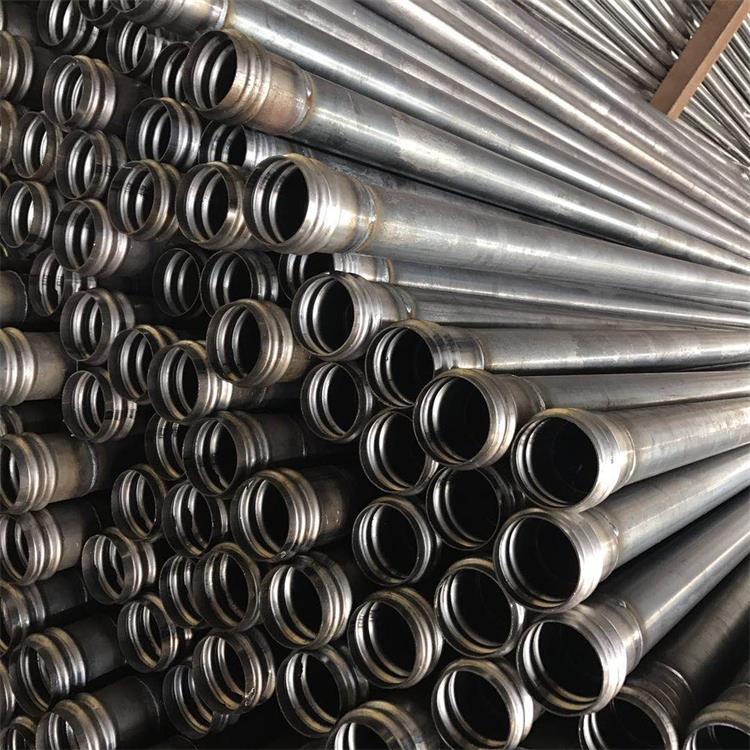

桩基础 声测管 的检测 原理 与B超 检查 原理 十分相似 ,入桩探头 后检测 回声 原理 简单 可行 。
桩基础 声测管 主要 采用 声波 传输 的方式 对桩基 质量 进行 检测 ,在预埋 于桩身、充满 水的不同 钢管 中分别 进行 超声波 发射 和接收 探头 。
由发射 探头 产生 的超声波 在桩身混凝土 的水力 作用 下到达 另一根 钢管 上的接收 探头 ,接收 探头 将接收 到的信息传递 给仪器 。
综合分析从混凝土 中获得 的超声 信号 ,如声速 、声幅、频率 、波形 等参考 特征 ,并对桩身混凝土 质量 进行 评价 。
声波 传的原理 与雷达 测距 原理 相似 ,利用 超声波 发射器 发射 超声波 的时间差 就能获得 超声波 信号 的距离 信息 。
超声 发射器 按一定 方向 发射 超声波 ,在发射 时刻 开始 计时 ,通过 空气传播,途中 遇到 障碍 立即 返回 。
超声 接收器 收到 反射 波后,立即 停止 计时 ,超声波 在空气中的传播速度 为340 m/s。
通过 定时器 记录 的时间 t,可以 计算 起始 点和障碍 之间 的距离 s,即:s=340 t/2)。
