声测管多种连接方式供选择
信息来源：未知 | 发布日期：
2021-06-08 09:45
关键词：声测管、注浆管
声测管的选择
声测管材质的选择，以透声率较大、便于安装及费用较低为原则。
声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测 管管壁与混凝土的界面，穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。因此，声测管形成4个界面。
目前常用的管子有钢管、钢质波纹管、塑料管3种。

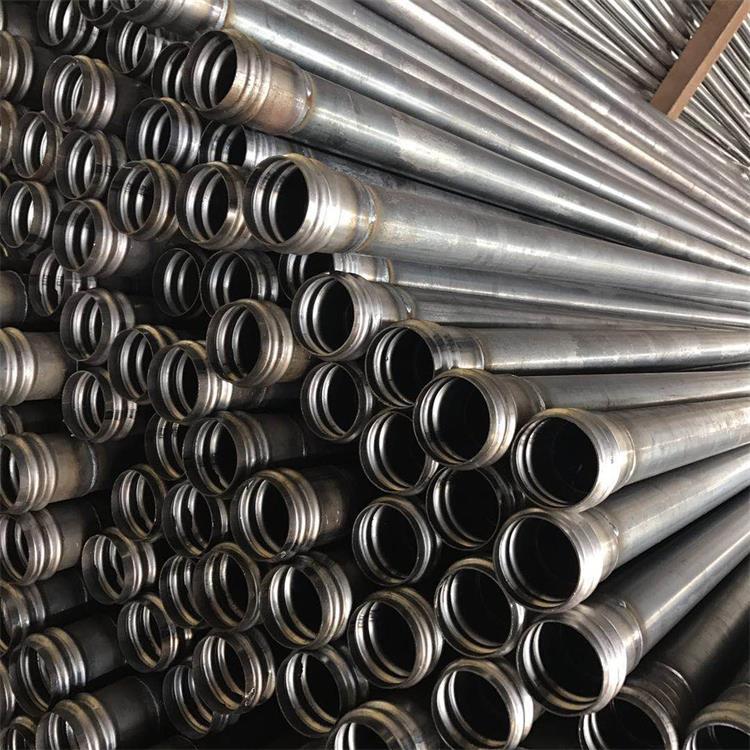

钢管的优点是便于安装，可用电焊焊在钢筋骨架卜，可代替部分钢筋截面，而且由于钢管 刚度较大．埋置后可基本上保持其平行度和平直度，目前许多大直径灌注桩均采用钢作为声测管。但钢管的价格较贵：
钢质波纹管是一种较好的声测管材料，它具有管壁薄、钢材省和抗渗、耐压、强度高、柔性好等特点，通常用于预应力结构中的后张法预留孔道：用做声测管时。可直接绑扎在钢筋骨架 土，接头处可用大一号波纹套接。由于波纹管很轻，因而操作十分方便，但安装时需注意保持其轴线的平直。
塑料管的声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重，因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。
声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声的影响很小。所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越好。
