桩基声测管检测:桩内跨孔透射法原理及应用

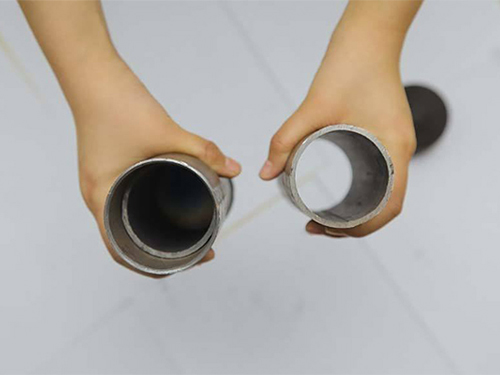

桩内跨孔透射法原理：
是在桩内预埋两根或两根以上的声测管，在管中注满清水，把发射、接收换能器分别置于两管道中。检测时超声波由发射换能器出发穿透两管间混凝土后被接收换能器接收，实际有效检测范围为声波脉冲从发射换能器到接收换能器所扫过的面积。根据不同的情况，采用一种或多种测试方法，采集声学参数，根据波形的变化，来判定桩身混凝土强度，判断桩身混凝土质量，跨孔法检测根据两换能器相对高程的变化，又可分为平测、斜测、交叉斜测、扇形扫描测等方式，在检测时视实际需要灵活运用。
桩内跨孔透射法仪器设备：
声波发射与接收换能器应符合下列要求：
1 圆柱状径向振动，沿径向无指向性；
2 外径小于声测管内径，有效工作面轴向长度不大于150mm；
3 谐振频率宜为30～50kHz；
4 水密性满足1MPa水压不渗水。
声波检测仪应符合下列要求：
1 具有实时显示和记录接收信号的时程曲线以及频率测量或频谱分析功能。
2 较小采样间隔时间小于或等于0.5μs，系统频带宽度为1～200kHz，声波幅值测量相对误差小于5%，系统较大动态范围不小于100dB。
3 声波发射脉冲宜为阶跃或矩形脉冲，电压幅值为200～1000V。
桩内跨孔透射法步骤：
1 将发射与接收声波换能器通过深度标志分别置于两根声测管中的测点处。
2 发射与接收声波换能器应以相同标高（图10.3.3a）或保持固定高差（图10.3.3b) 同步升降，测点间距不宜大于250mm。
3 实时显示和记录接收信号的时程曲线，读取声时、首波峰值和周期值，宜同时显示频谱曲线及主频值。
4 将多根声测管以两根为一个检测剖面进行全组合，分别对所有检测剖面完成检测。
5 在桩身质量可疑的测点周围，应采用加密测点，或采用斜测（图10.3.3b）、扇形扫测（图10.3.3c）进行复测，进一步确定桩身缺陷的位置和范围。
6 在同一根桩的各检测剖面的检测过程中，声波发射电压和仪器设置参数应保持不变。
1 将发射与接收声波换能器通过深度标志分别置于两根声测管中的测点处。
2 发射与接收声波换能器应以相同标高（图10.3.3a）或保持固定高差（图10.3.3b) 同步升降，测点间距不宜大于250mm。
3 实时显示和记录接收信号的时程曲线，读取声时、首波峰值和周期值，宜同时显示频谱曲线及主频值。
4 将多根声测管以两根为一个检测剖面进行全组合，分别对所有检测剖面完成检测。
5 在桩身质量可疑的测点周围，应采用加密测点，或采用斜测（图10.3.3b）、扇形扫测（图10.3.3c）进行复测，进一步确定桩身缺陷的位置和范围。
6 在同一根桩的各检测剖面的检测过程中，声波发射电压和仪器设置参数应保持不变。
桩内跨孔超声波透射法是一种较为成熟可靠的方法，是声波透射法检测灌注桩混凝土质量的较主要的方法，另外两种方式在检测过程的实施、数据分析上均存在不少困难，检测方法的实用性及检测数据的可靠性均较低。
理论支持：建筑基桩检测技术规范:JGJ 106-2003
