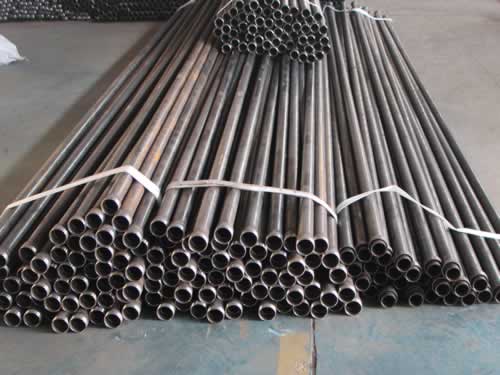

如何布测声测管?声测管的焊接质量要求是什么?
声测管如何布测及布测请求
1、声测管可焊接或绑扎在钢筋笼的内侧,声测管应平行于桩轴线。
2、声测管应下端封锁、上端加盖、管内无异物;声测管衔接处应润滑过渡,管中应高出桩顶200mm以上,且各声测管管中高度宜一度;
3、声测管应沿桩截面外侧呈对称外形布置
4、检测前,应疏浚检测管,确保检测管疏通,用清水冲净管内杂物,检测管内应注满清水。
声测管焊接质量要求
1 输入热量
因为焊接工艺的主要参数之一,即焊接电流(或焊接温度)难以测量,所以用输入热量来代替,而输入热量又可用振荡器输出功率来表示:
N = Ep·Ip
式中 N——输出功率,kW;
Ep——屏压,kV;
Ip——屏流,A〔1〕
当振荡器、感应器和阻抗器确定后,振荡管槽路、输出变压器、感应器的效率也就确定了,输入功率的变化同输入热量的变化大致是成比例的。
当输入热量不足时,被加热边缘达不到焊接温度,仍保持固态组织而焊不上,形成焊合裂缝;当输入热量大时,被加热边缘超过焊接温度易产生过热,甚至过烧,受力后产生开裂;当输入热量过大时,焊接温度过高,使焊缝击穿,造成熔化金属飞溅,形成孔洞。熔化焊接温度一般在1350~1400℃为宜。
2 焊接压力
焊接压力是焊接工艺的主要参数之一,管坯的两边缘加热到焊接温度后,在挤压力作用下形成共同的金属晶粒即相互结晶而产生焊接。焊接压力的大小影响着焊缝的强度和韧性。若所施加的焊接压力小,使金属焊接边缘不能充分压合,焊缝中残留的非金属夹杂物因压力小不易排出,焊缝强度降低,受力后易开裂;压力过大时,达到焊接温度的金属大部分被挤出,不但降低焊缝强度,而且产生内外毛刺过大或搭焊等缺陷。因此应根据不同的品种规格在实际中求得与之相适应的较佳焊接压力。根据实践经验单位焊接压力一般为20~40MPa。
由于管坯宽度及厚度可能存在的公差,以及焊接温度和焊接速度的波动,都有可能涉及到焊接挤压力的变化。焊接挤压量一般通过调整挤压辊之间的距离进行控制,也可以用挤压辊前后管筒周差来控制。
